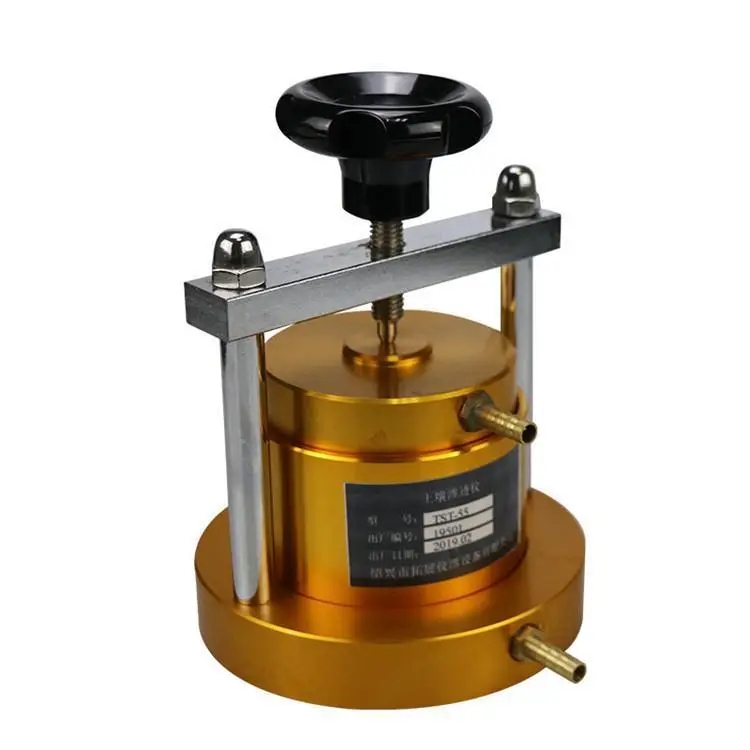

TST-55渗透仪

一基本信息

试样尺寸：Φ61.8×40mm

最大水压：100kPa

二、仪器主要结构

 仪器主要由上盖，底座，套座，环刀，透水石，螺杆等组成（祥见示意图） 注：本仪器不附供水装置。

三、操作步骤

1、参照土工实验方法标准GB/T50123-1999或者JTJ051--93公路土工试验规程T013-93进行试样准备。

2、把渗水石，密封圈放入底座中，将套筒内壁涂上一层凡士林，放入土样环刀，刮净多余凡士林置于底座上。

3、放上密封圈，透水石，上盖，旋紧螺杆，不得漏水漏气。

4、把进水管口与供水装置联通，并通水排气放平仪器，

5、在不大于200cm水头作用下静置某一时间，待出水管口有水溢出后即可开始测定。

6、试验时，将水头管充水至需要高度后关管夹开动秒表，同时测记起始水头h1,经过时间t后，再测记终了水头h2。如此连续测2-3次后，再使水头管水位回升至需要高度，再连续测记数后，前后需6次以上，试验终止，同时测记试验时与终止时的水温。

7、按式计算(变水头)渗透系数；

KT=Q/F*J*t KT：某一孔隙比，水温为T℃时试样的渗透系数，㎝/s；

Q：时间t内的渗透水量cm3；

F：试样断面积（等于环刀内径面积）cm2；

J：水力坡度，

按下式计算： (h1+ h2)/2+H 1/2（h1+ h2）+13.6N

J= hi J= hi 负压装置

抽气机装置 h1：开始时水头㎝

h2：终止时水头㎝

H：贮水瓶至溢水瓶间水位差㎝；

t:测定时间s； hi试样高度㎝；
